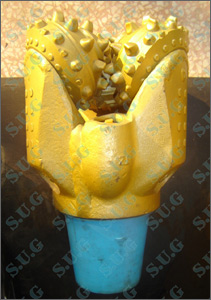

镶齿钻头
参数
系列号：金属密封-滑动轴承（SDM×××G）
详细描述:
轴承结构特点：
1、伊赛格SDM×××G系列钻头金属密封滑动轴承采用高精度配合的径向滑动、两道止推轴承；牙掌轴承表面堆焊硬合金层，牙轮轴承镶焊减磨合金后镀银，提高了承载能力和抗咬合能力。
2、采用高精度的金属密封。金属密封由一副精心设计加工的金属密封环作为轴承轴向动密封，两个高弹性的橡胶供能圈分别位于牙掌和牙轮密封区域内作为静密封，优化的密封压缩量确保了两个金属环密封表面始终保持良好接触。
3、钢球锁紧牙轮，适应高转速。
4、采用可耐250°C高温、抗磨损的新型润滑脂。
5、镶齿钻头采用高强度高韧性硬质合金齿，优化设计的齿排数、齿数、露齿高度和独特的合金齿外形，充分发挥了镶齿钻头高耐磨性和优异的切削能力。
优势技术特点：
SDM×××G系列镶齿钻头采用了目前世界上最先进的密封技术之一---金属面密封，能够稳定地在高转速下钻进，是定向井、水平井钻井的理想工具。与常规橡胶圈密封钻头相比，在钻井参数相同情况下，其平均寿命（纯钻时间）可增加30%
SDM×××G系列油用三牙轮钻头的可选尺寸、型号：
钻头尺寸
钻头型号
API正规外螺纹
（英寸）
钻头连接螺纹上紧扭矩推荐值
(千牛.米）
英寸
毫米
8 1/2 （Φ215.9mm）
包括型号：SDM417G、SDM437G、SDM447G、SDM517G、SDM537G。
9 1/2 （Φ241.3mm）
包括型号：SDM417G、SDM437G、SDM447G、SDM517G、SDM537G。
12 1/4 （Φ311.2mm）
包括型号：SDM417G、SDM437G、SDM447G、SDM517G、SDM537G。
推荐的DM系列油用三牙轮钻头使用参数：
钻头型号
正常钻压
千牛/毫米（钻头直径）
转速
（转/分）
切削结构
适用地层
SDMT127G
0.30～0.90
300～80
牙轮背锥面和牙齿全部表面进行硬面强化，且背锥用硬质合金齿加强保径
低抗压强度、高可钻性的软地层，如页岩、粘土、盐岩、软石灰岩等
SDM417G
0.35～0.90
280～70
大直径偏顶勺形内排齿，楔形外排齿。齿出露高，不等距布齿
低抗压强度、高可钻性的大段极软地层，如页岩、粘土、砂岩、砾岩等
SDM437G
0.35～0.90
280～60
大直径偏顶勺形内排齿，楔形外排齿。齿出露高，不等距布齿
低抗压强度、高可钻性的极软地层，如页岩、粘土、砂岩、软石灰岩、盐岩、石膏等
SDM447G
0.35～1.00
240～60
大直径偏顶勺形内排齿，楔形外排齿。齿出露高，不等距布齿
低抗压强度、高可钻性的软地层，如页岩、粘土、砂岩、软石灰岩、盐岩、石膏等
SDM517G
0.35～1.05
240～50
大直径偏顶勺形内排齿，楔形外排齿。齿出露高，不等距布齿
低抗压强度、高可钻性的软地层，如页岩、粘土、砂岩、软石灰岩等
SDM537G
0.50～1.05
220～40
大直径偏顶勺形内排齿，楔形外排齿。齿出露高，不等距布齿
低抗压强度、有较硬研磨性夹层的中软地层，如硬页岩、硬石膏、软石灰岩、砂岩、含夹层白云岩等
SDM617G
0.50～1.05
220～40
大圆弧勺形内排齿，楔形外排齿，不等距布齿
高抗压强度、有硬而厚夹层的中硬地层，如石灰岩、硬页岩、泥岩、砂岩等
注：表中推荐的钻压和转速范围，不可同时使用上限。 |
