| 当前位置 >>>潜孔冲击器>>>SUG35潜孔冲击器 |
|
| |
|
|

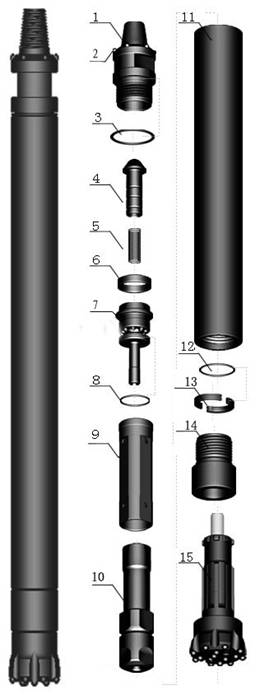

零部件名称 |
重量
Kg |
零件
代号 |
1、接头 |
4.14 |
SUG3501 |
2、抗磨合金 |
0.12 |
SUG3502 |
3、O-形圈 |
0.005 |
SUG3503 |
4、逆止阀 |
0.23 |
SUG3504 |
5、弹簧 |
0.02 |
SUG3505
|
6、承压垫 |
0.02 |
SUG3506 |
7、配气座 |
1.44 |
SUG3507 |
8、O-形圈 |
0.005 |
SUG3508 |
9、内缸 |
1.82 |
SUG3509 |
10、活塞 |
5.80 |
SUG3510 |
11、外缸 |
9.10 |
SUG3511 |
12、O-形圈 |
0.005 |
SUG3512 |
13、卡环 |
0.12 |
SUG3513
|
14、卡钎套 |
1.76 |
SUG3514 |
15、钻头 |
5.0
|
SUG3515 |
|
|
技术参数 |
总长（不含钻头） |
总重（不含钻头） |
冲击器外径 |
可配钻头钎柄 |
钻孔范围 |
后接头螺纹 |
994mm |
24.46Kg |
φ81mm |
IR3.5″
Cop34 |
φ90—φ110 |
API |
|
″Reg |
|
可用工作风压 |
在17bar时的冲击频率 |
推荐转速 |
耗风量 |
10bar |
18bar |
24bar |
0.5—2.5Mpa |
28HZ |
28r/min |
80L/s |
160L/s |
210L/s |
|
| |
|
|
|
